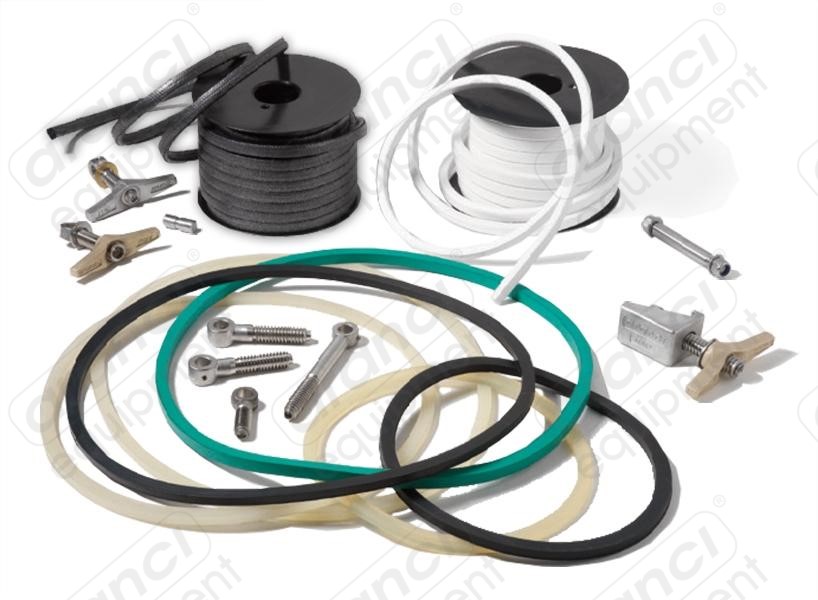

Boccaporti - Guarnizioni e ricambi

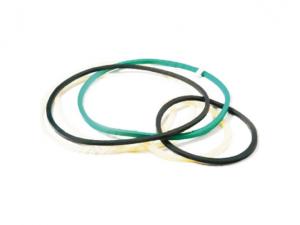

Guarnizioni - ANELLO | Seals - RING
| Fibra + PTFE Fibre + PTFE | Silicone Silicon | NBR NBR | VITON VITON | EPDM EPDM | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | sez. 10x15 | sez. 15x15 | sez. 10x15 | sez. 15x15 | sez. 10x15 | sez. 15x15 | sez. 10x15 | sez. 15x15 | sez. 10x15 | sez. 15x15 |
| 300 | A342 | A342B | A343 | A343B | A344 | A344B | A342V | A342VB | A344E | A344EB |
| 450 | A322 | A322B | A323 | A323B | A324 | A324B | A322V | A322VB | A324E | A324EB |
| 500 | A325 | A325B | A326 | A326B | A327 | A327B | A325V | A325VB | A327E | A327EB |
| 600 | A60325 | - | A60326 | - | A60327 | - | A60325V | - | A60327E | - |
Guarnizioni - CORDA | Seals
| sez. | Baderna Fibra + PTFE | Silicone Silicon | Grafitata | Baderna PTFE PURO |
|---|---|---|---|---|
| 4x4 | A400B | |||
| 10x10 | A400C | A401C | A404B | |
| 10x12 | A321C | A401D | A404C | |
| 10x15 | A321 | A401 | A402B | A404 |
| 12x12 | A400D | A401E | A404D | |
| 12x15 | A321B | A401F | A404E | |
| 15x15 | A400 | A401B | A402 | A404F |
Griffa di serraggio INOX per tipo A | Claw in stainless steel for A Type
| Codice Code | |
|---|---|
| A328 |
Perno INOX per tirante | Swing bolt hinge pin in stainless steel
| Codice Code | |
|---|---|
| A337 |
Perno INOX per cerniera | Manlid main hinge pin in stainless steel
| Codice Code | |
|---|---|
| A337C |
Tirante ad occhio in acciaio INOX | Swing bolt in stainless steel
| H= | Filetto Thread | Codice Code |
|---|---|---|
| 155 | 20TPN4 | A329B |
| 110 | 20TPN4 | A329 |
| 110 | 3/4" WHITWORTH | A330 |
| 90 | 20TPN4 | A331 |
| 90 | 3/4" WHITWORTH | A332 |
| 50 | 3/4" WHITWORTH | A332B |
Galletto | Hand nut
| Materiale Material | Filetto Thread | H= | Codice Code |
|---|---|---|---|
| SS 304 | 20TPN4 | 21 | A333 |
| SS 304 | 3/4" WHITWORTH | 21 | A334 |
| Bronzo | Brass | 20TPN4 | 21 | A335 |
| Bronzo | Brass | 3/4" WHITWORTH | 21 | A336 |
| Bronzo | Brass | 3/4" WHITWORTH | 16 | A336B |
